应用场景

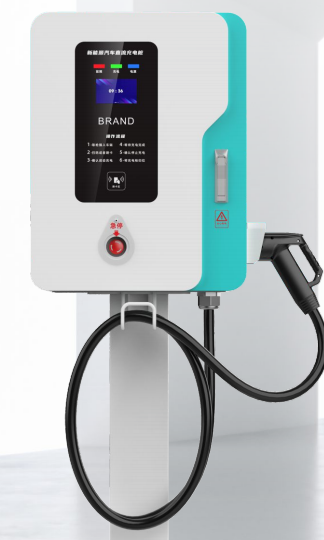

20~40kW一体式直流充电机主要由断路器、功率模块、功率输出单元、电能表、充电控制单元CCU和集控单元TCU、人机交互界面等部分组成，是一种可直接用于户外的电动汽车充电系统，满足电池电压在50~1000V之间的所有电动汽车的充电需求。

产品特性

主动防护

通过主动监测电动汽车BMS运行状态、电池特性参数及充电机自身的运行状态，采用安全余设计，主动诊断并处理故障和异常，实现电动汽车充电过程的主动防护。

高安全

设备不但具备过/欠压、过流、短路等保护功能，还可选配浸水检测、烟雾检测、倾倒检测功能，并且是防水防尘设计，防护等级达到IP54，可有效防止因异常事件造成的危险。

高效率

本产品可单枪或者双枪同时使用并可根据一定的功率分配规则自动切换功率模块，提高功率模块的使用率和经济效益。设备采用模块化设计，安装调试方便、运行维护简单，提升运维效率。

产品属性

输入制式

3P+N+PE,频率50/60HZ

输入电压范围

三相380VAC+15%

直流输出电压范围

DC50-1000V，恒功率范围DC250-1000V(可能随功率模块改变)

功率因数

≥0.99

单个模块待机功耗

＜13W

效率

≥95%

模块冷却方式

智能风冷

人机界面

5"TFTLCD彩色触摸屏

充电启动方式

微信/支付宝扫码、M1刷卡、VIN码、远程、密码、即插即充等可选

通信接口

4GCat1、以太网、无线局域网

充电接口

GB/T20234.3-2015(标准国标九针插口)

BMS通讯协议

GBT27930-2015(标准国标通讯协议)

功率分配模式

单枪最大额定功率;双枪使用时50%额定功率输出/可选智能分配

辅助电源

12V(24V可选配)
